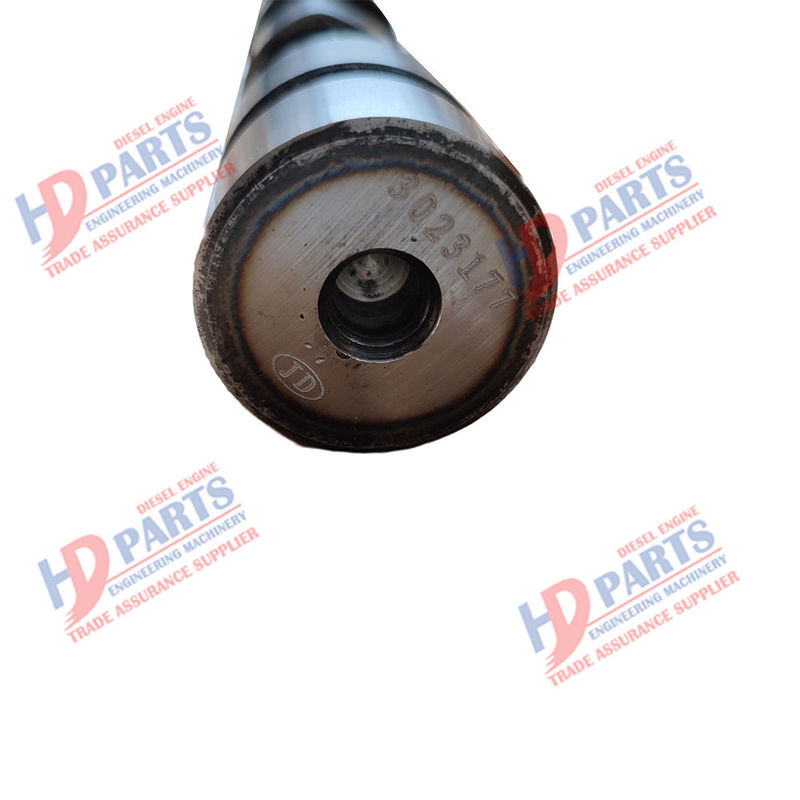

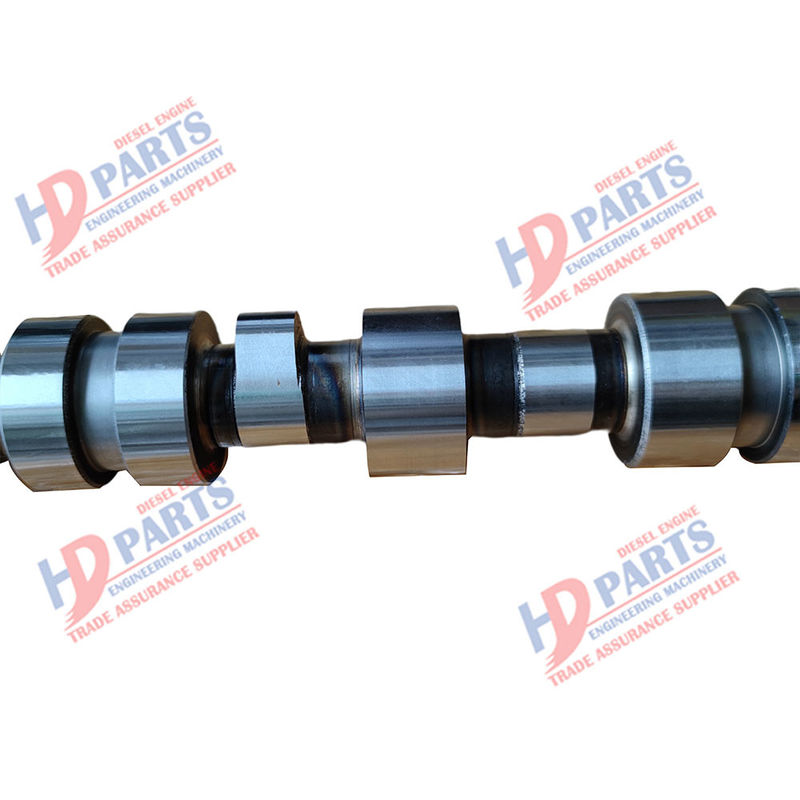

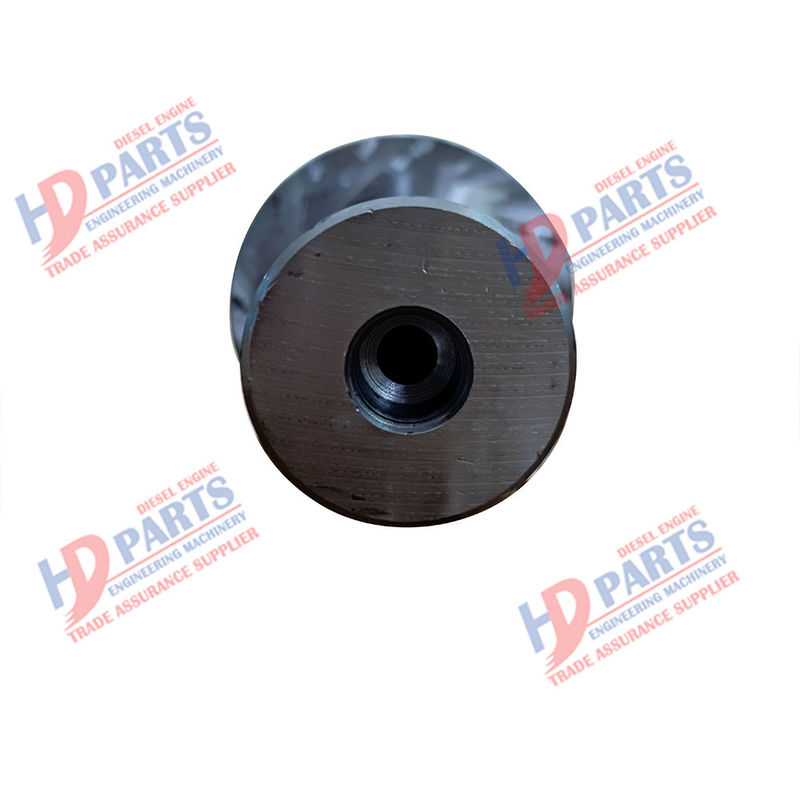

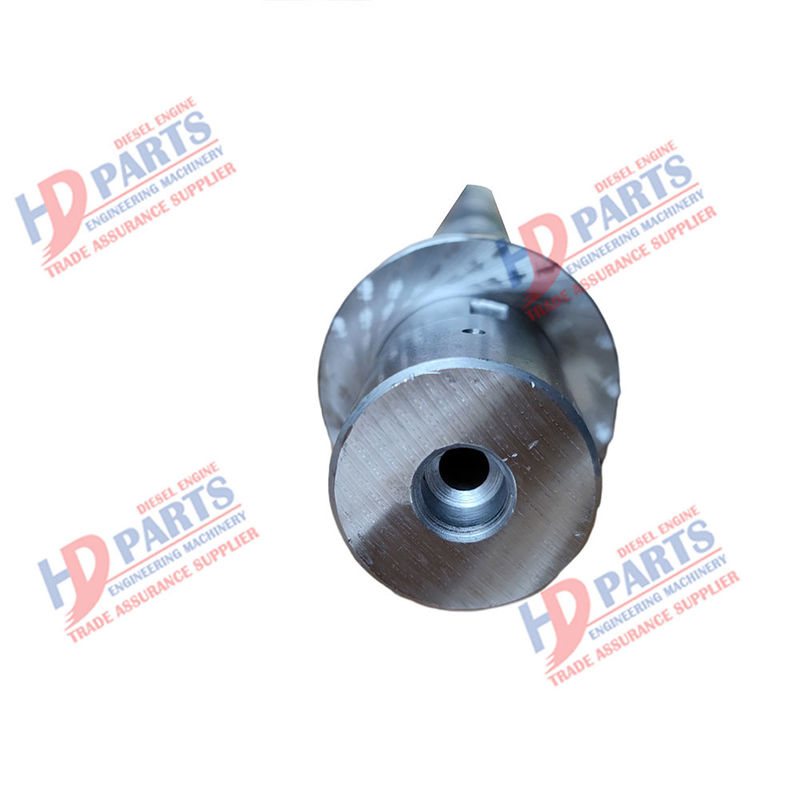

NH220 Powerstroke Camshaft 3023177 لـ DOOSAN

1. بشكل عام ، يتم استخدام ظرف الفك الأربعة لشد قطع العمل غير المركزية بكمية صغيرة ودقة منخفضة.عند تدوير قطعة الشغل اللامتراكزة على ظرف الفك الأربعة ، ارسم أولاً خطًا على قطعة العمل.هو رسم دائرة لا مركزية وضمان الخطوط المتقاطعة الأفقية والعمودية.وذلك لتحديد موقعه في الفك الأربعة تشاك وفقًا لهذه الخطوط.

2. عند تصنيع قطع الشغل اللامتراكزة ذات الانحراف الصغير (e 5-6mm) وطول قصير ولكن عدد كبير من قطع العمل اللامتراكزة ، يمكن استخدام ظرف التمركز الذاتي ثلاثي الفك للتشغيل الآلي.عند الدوران ، يجب تدوير الدائرة الخارجية والطول أولاً.ثم يتم تثبيتها على ظرف الفك الثلاثة ، ويتم وضع حشية على فك واحد لجعل قطعة العمل غير مركزية للدوران.يمكن حساب سمك الوسادة بالصيغة التالية.X = 1.5e × (1-e / 2d) (x = سمك الحشية ؛ e = الانحراف المركزي لقطعة العمل ؛ d = قطر الجزء المثبت من المخالب الثلاثة) أثناء الدوران الفعلي ، بسبب الانحراف بين موضع التلامس لـ المخالب الطويلة وقطعة العمل ، يضاف ثابت التصحيح إلى التشوه بعد لقط حشية التربة.X الحقيقي = x + 1.5 △ e (x حقيقي = سمك الحشية الفعلي ؛ x = السُمك المحسوب ؛ △ e = خطأ الانحراف المُقاس بعد الاختبار)

3. تدوير قطعة العمل اللامتراكزة على ظرف مزدوج هذه الطريقة هي تثبيت ظرف التمركز الذاتي ثلاثي الفك على ظرف ذو فكوك واحد يعمل بمحاذاة المحاذاة ، ثم تحريك مسافة غير مركزية للتثبيت.في المستقبل ، يمكنك تحويل الشغل غريب الأطوار عن طريق تثبيت قطعة العمل على ظرف التمركز الذاتي ثلاثي الفك.بهذه الطريقة ، ليس من الضروري محاذاة الشغل.عند تحريك موضع ظرف الفك الثلاثة ، قم أولاً بربط العمود البصري في ظرف الفك الثلاثي المتمركز ذاتيًا ، واستخدم مؤشر القرص لتحديد الانحراف المركزي ، وأخيراً حدد موضع ظرف الفك الثلاثة في ظرف الفك الأربعة.

4. عند تدوير قطعة العمل اللامتراكزة بين اثنين من الكشتبانات ، يمكن تثبيت قطعة العمل اللامتراكزة ذات الطول الطويل بين اثنين من الكشتبانات للدوران ، ويمكن تحريك قطعة العمل للدوران بواسطة مشبك قلب الدجاجة.تتم معالجة مركز طرفي قطعة العمل اللامتراكزة بين اثنين من الكشتبانات ، ويتم معالجة ثقب المركز غريب الأطوار بشكل عام على آلة الحفر ، لأنه من الصعب ضمان مركز كلا الطرفين على الماكينة ، واتجاه الفتحة المركزية اللامتراكزة متسقة ومتوازية.

5. ظرف ظرف غريب الأطوار تعديل المسافة غريب الأطوار ظرف ظرف غريب الأطوار مناسب ، براعة ، دقة عالية هي أداة أكثر مثالية لا مركزية.

6. في التركيبات الخاصة ، يمكن تشغيل قطعة العمل اللامتراكزة على التجهيزات الخاصة عندما يكون طول المعالجة قصيرًا ، والدقة عالية وعدد قطع العمل اللامتراكزة كبير جدًا.

7. في المعالجة الفعلية لقطع العمل غير المركزية مع اللامركزية الكبيرة ومتطلبات الدقة المنخفضة ، يتم تلخيص طريقة تثبيت أخرى ، وهي تثقيب الفك الثلاثة بالإضافة إلى تثبيت الحشية.أي ، عند الفك العلوي المتمركز ذاتيًا بثلاثة فك ، قم أولاً بتثبيت الفك الأول ، ثم حرك الكوليت برفق ، بحيث يدور المسمار اللولبي للطول حوالي دورة واحدة أو دورتين ، ثم قم بتثبيت الفكين الثاني والثالث ، بحيث تشكل فكوك الكوليت الثلاثة بشكل طبيعي غرابة مركزية.نظرًا لأن الانحراف غير قابل للتعديل ، يجب إضافة الحشوات لتعديلها.ميزة هذه الطريقة بسيطة ومريحة وسريعة ، لكن العيب هو أن دقة تحديد المواقع ليست عالية.

في تخطيط العملية وتصميم التركيب لآلات العمود اللامتراكز ، يجب أن نتبنى طريقة الجمع بين مركزية العملية واللامركزية في العملية ، وتصميم خط إنتاج تلقائي وفقًا لمجموعة الإنتاج وحالة الإنتاج الفعلية.عندما يتم تنظيم العملية وفقًا لمبدأ تركيز العملية ، يتم أيضًا استخدام أدوات آلية فعالة ومعدات معالجة بدرجة عالية من الأتمتة على نطاق واسع.هذا يحسن الإنتاجية بشكل كبير.
