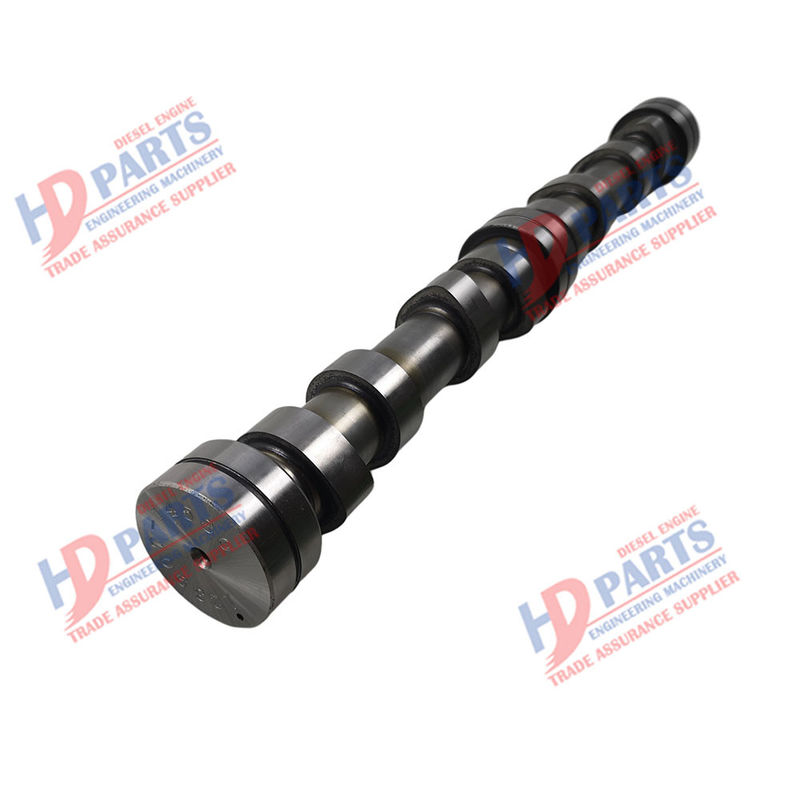

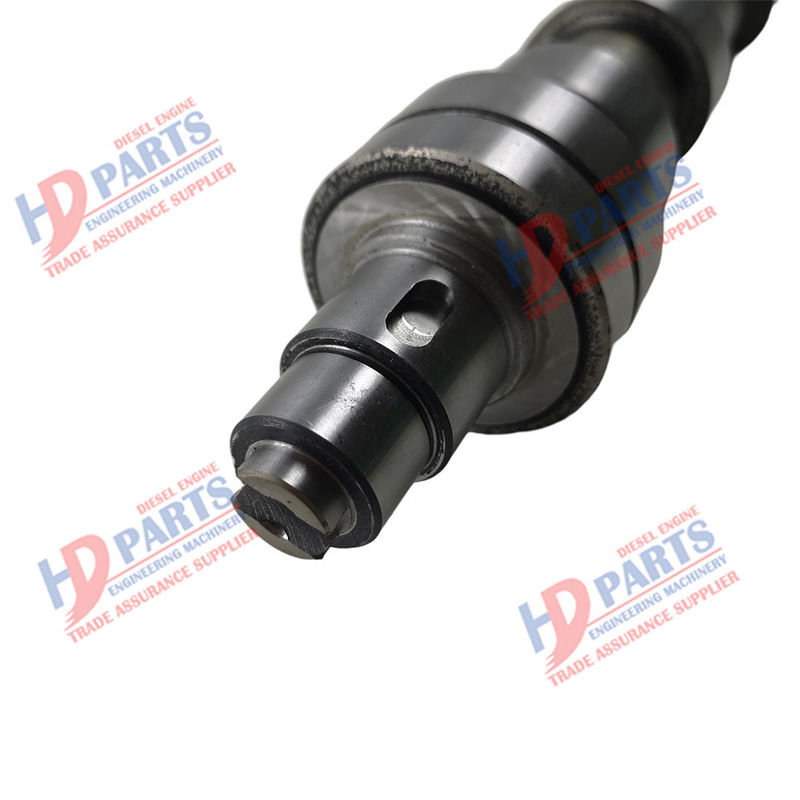

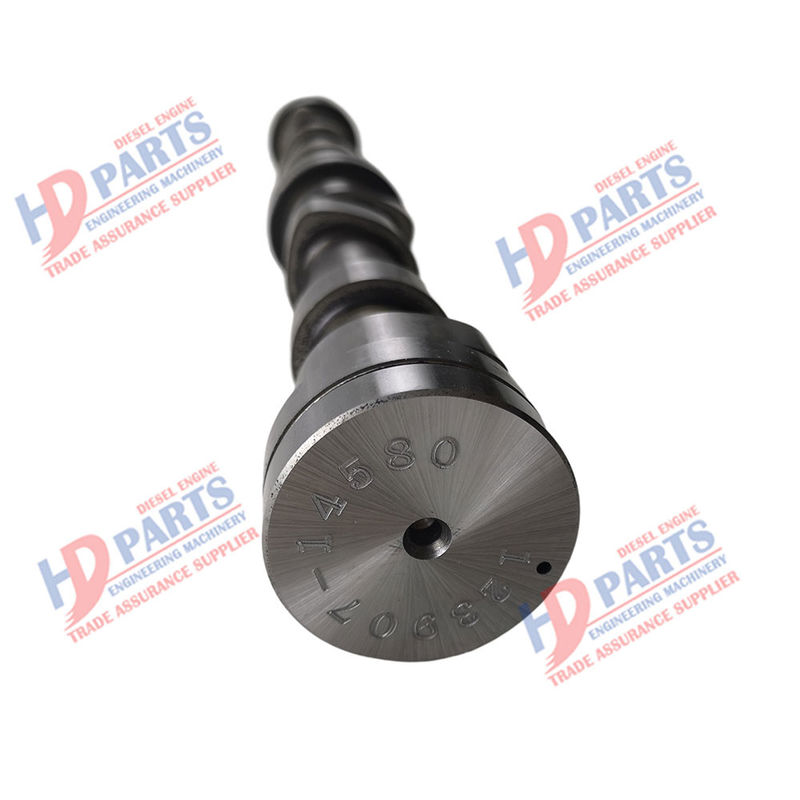

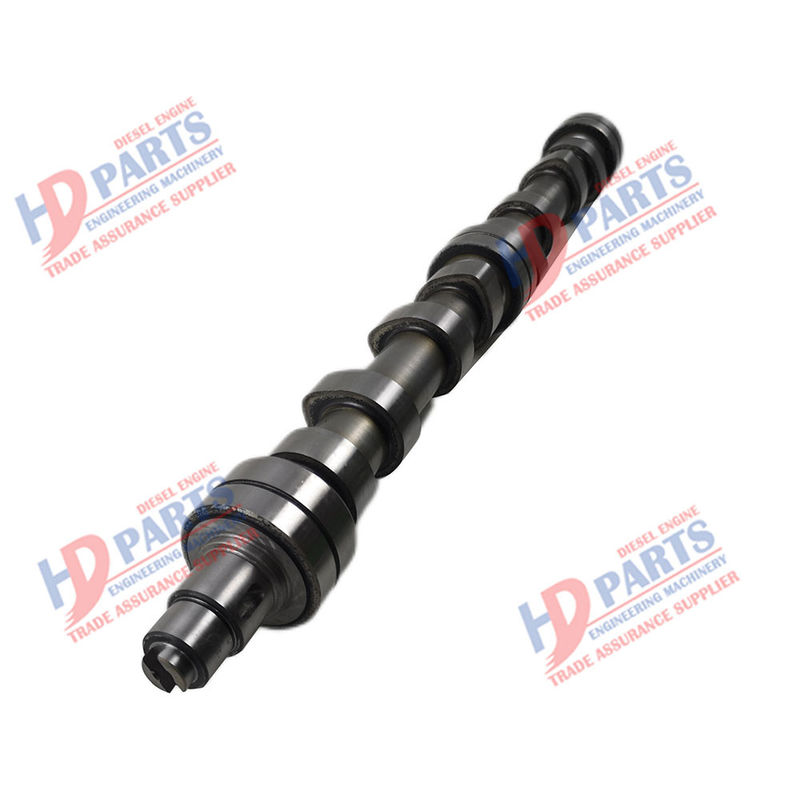

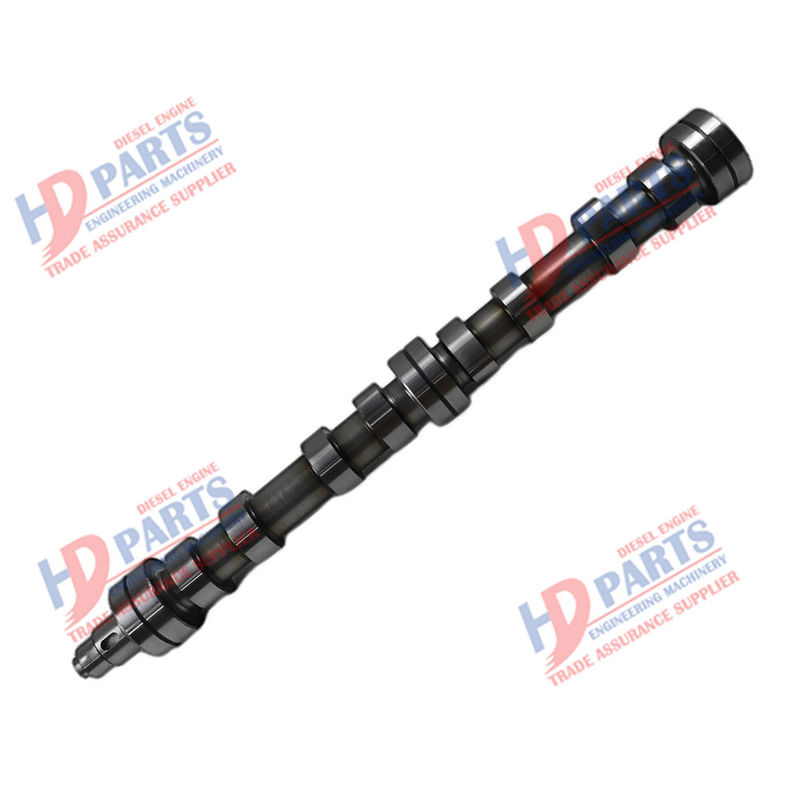

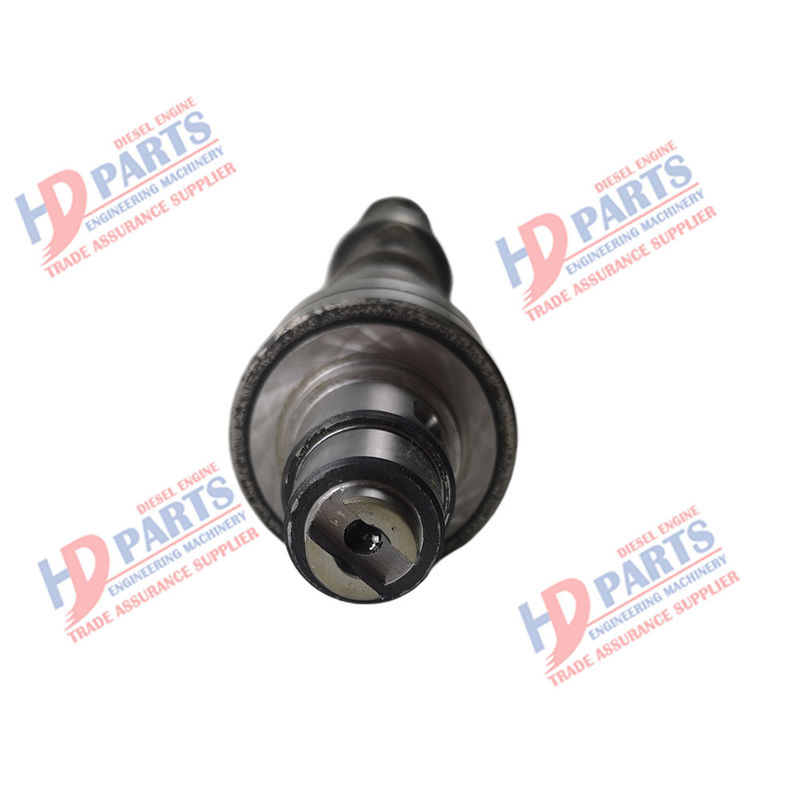

4TNV106 4TNE106 4D106 أجزاء محركات الديزل YANMAR 123907-14580

عند تحويل العمود الغريب، يجب اتخاذ تدابير في الغالب في التثبيت لتحقيق محاذاة محور الجزء الغريب الذي سيتم معالجته لتتزامن مع محور محور الدوران [1].

1عادة ما تستخدم أربعة شاك الفك لضغط قطع العمل الغريبة بكمية صغيرة ودقة منخفضة. عند تحويل قطعة العمل الغريبة على أربعة شاك الفك،أولاً رسم خط على قطعة العمليجب أن ترسم دائرة غريبة المركز وتضمن الخطوط الأفقية والعمودية لتحديد موقعها في أربعة فكي تشاك وفقا لهذه الخطوط.

2عند معالجة قطع العمل الغريبة ذات الغريبة الصغيرة (e ≤ 5-6mm) وطول قصير ولكن عدد كبير من قطع العمل الغريبة ، يمكن استخدام الشاك ذاتية التركيز الثلاثة الفك.عند الدوران، يجب أن تدور الدائرة الخارجية والطول أولاً. ثم يتم ضغطها على عجلة الفك الثلاثة ، ويتم وضع غطاء على الفك الواحد لجعل قطعة العمل غريبة للدورة.يمكن حساب سمك العلبة من خلال الصيغة التالية. X=1.5e × (1-e/2d) (x=سمك الصمغ؛ e=متجهة قطعة العمل؛ d=قطر الجزء المشدد من المخالب الثلاث) أثناء الدوران الفعلي،بسبب الانحراف بين موقع الاتصال بين المخالب الطويلة وقطعة العمليجب إضافة ثابت تصحيح إلى التشوه بعد ضغط غطاء التربة. X الحقيقي = x + 1.5 △ e (x الحقيقي = سمك الغطاء الفعلي؛ x = سمك المحسوب؛△ e=خطأ الحارة المقاس بعد الاختبار)

3تحويل قطعة العمل الغريبة على شاك مزدوج هذه الطريقة هي أن تضغط على ثلاثة فك شاك ذاتية التركيز على أربعة فك شاك واحد التصرف للتحقيق،ومن ثم تحريك مسافة غريبة للضغطفي المستقبل، يمكنك تحويل قطعة العمل الغريبة عن طريق إمساك قطعة العمل على ثلاثة فكي تشك المركزية الذاتية. بهذه الطريقة، فمن غير الضروري لمواءمة قطعة العمل.عند تحريك موقف من ثلاثة فك تشاك، أولا مشبك العمود البصري في ثلاثة الفك تشاك ذاتية التركيز، واستخدام مؤشر المقياس لتحديد الغرابة،وأخيرا تحديد موقف من ثلاثة فك تشاك في أربعة فك تشاك.

4عند تحويل قطعة العمل الغريبة بين إبهامين، يمكن أن يتم إمساك قطعة العمل الغريبة ذات الطول الطويل بين إبهامين للتحويل.ويمكن أن تدفع قطعة العمل لتدور بواسطة مشبك قلب الدجاجيتم معالجة مركز كلا الطرفين من قطعة العمل الغريبة بين إبهامين ، وعادة ما يتم معالجة الثقب المركزي الغريب على آلة الحفر ،لأنه من الصعب ضمان مركز كلا الطرفين على الجهاز، واتجاه الثقب المركزي الغريب هو ثابت وموازي.

5. تشاك غريب الأطوار تشاك غريب الأطوار تعديل المسافة غريب الأطوار هو مريح، تنوع، دقة عالية هو أداة غريب الأطوار أكثر مثالية.

6في الجهاز الخاص ، يمكن تشغيل قطعة العمل الغريبة على الجهاز الخاص عندما يكون طول التصنيع قصيرًا ، والدقة عالية وعدد قطعة العمل الغريبة كبير جدًا.

7في المعالجة الفعلية لقطع العمل الغريبة ذات الغريبة الكبيرة والمتطلبات المنخفضة للدقة ، يتم تلخيص طريقة أخرى للضغط ، وهي ثلاثة حفرة الفك بالإضافة إلى ضغط الصمغ.هذا هو، عندما ثلاثة الفك الذاتي مركزية الفك العلوي، أولا تثبيت الفك الأول، ثم تحريك بلطف القفل، بحيث المسمار نهاية القفل يدور حول واحد أو اثنين من الدورات،ثم تثبيت الفك الثاني والثالث، بحيث تشكل فكي الكوليت الثلاثة غرابة بشكل طبيعي. نظرًا لأن الغرابة غير قابلة للتعديل ، يجب إضافة شيمس لضبطها. ميزة هذه الطريقة بسيطة ،مريحة وسريعة، ولكن العيب هو أن دقة تحديد الموقع ليست عالية.
