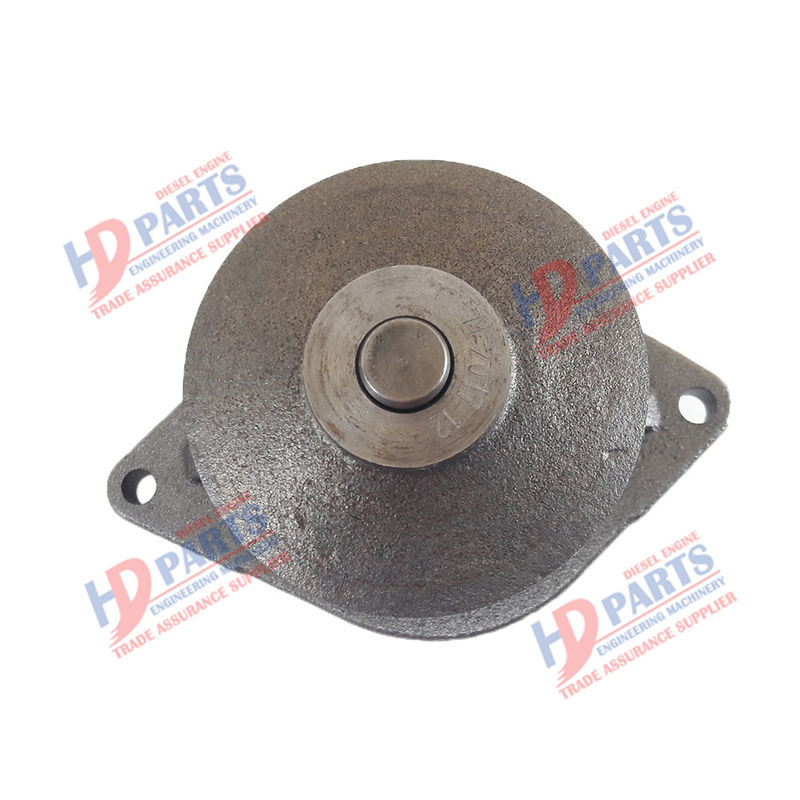

B3.9 R140LC مضخة الماء للمحركات 3286275 لـ CUMMINS أجزاء محركات الديزل

1مبدأ عمل مضخة الطرد المركزي

قبل تشغيل المضخة ، يجب ملء المضخة وأنابيب الدخول بالماء. بعد تشغيل المضخة ،يتم رمي المياه في قناة الدوائر ويتم الضغط عليها تحت القوة الطرد المركزي الناتجة عن دوران الدوائر بسرعة عاليةيشكّل مدخل الدفة فراغًا. يتمّ امتصاص المياه في البركة على طول أنبوب الاستنشاق تحت الضغط الجوي الخارجي لتعزيز هذا الفراغ.ثم يتم رمي المياه التي تم امتصاصها من قبل الدفة من خلال volute ودخول أنبوب الخروجيمكن أن نرى أنه إذا كان محرك مضخة الطرد المركزي يدور باستمرار، فإنه يمكن باستمرار امتصاص وضغط المياه، ويمكن رفع المياه باستمرار من منخفض إلى عالية أو بعيدة.للاختصار، تُسمى المضخة الطرد المركزي بمضخة طرد مركزي لأنها ترفع المياه إلى مكان مرتفع تحت تأثير القوة الطرد المركزي التي تولد عن طريق دوران الدفة عالية السرعة.

(1) اتجاه تدفق المياه على طول مضخة الطرد المركزي هو على طول الاتجاه المحوري للمحرك، و عمودي على الاتجاه المحوري، وهذا هو،اتجاهات تدفق المدخل والمخرج 90 درجة من بعضها البعض.

(2) نظراً لأن المضخة الطرد المركزيّة تمتص الماء في الفراغ من مدخل الدفة، فمن الضروري حقن الماء في المضخة وأنابيب الشفط قبل تشغيلها،أو استخدام مضخة فراغ لضخ الهواء لتشكيل فراغعلاوة على ذلك ، يجب أن تكون قشرة المضخة وأنبوب الاستنشاق مغلقة بإحكام دون تسرب الهواء ، وإلا لن يتشكل فراغ ولا يتم امتصاص الماء.

(3) وبما أن الفراغ المطلق لا يمكن أن يتشكل في مدخل الدفة ، فإن ارتفاع امتصاص مضخة الطرد المركزي لا يتجاوز 10 م.ارتفاع التثبيت المسموح به الفعلي (الارتفاع بين محور المضخة وسطح مياه الشفط) أقل بكثير من 10 متر بسبب الخسارة على طول خط الشفطإذا كان التركيب مرتفعًا جدًا ، فلن يمتص الماء. بالإضافة إلى ذلك ، نظرًا لأن الضغط الجوي في المنطقة الجبلية أقل من الضغط الجوي في السهول ، فإن الضغط الجوي في المناطق الجبلية أقل من الضغط الجوي في المناطق السهلة.ارتفاع تركيب نفس مضخة المياه في المنطقة الجبلية، وخاصة في المناطق الجبلية، يجب أن تكون أقل، وإلا فإنه لا يمكن أن تمتص الماء.
